TJ型无堵塞无泄漏纸浆泵

TJ型无堵塞无泄漏纸浆泵

一、概述

TJ型无堵塞无泄漏纸浆泵是在消化吸收国外先进泵类产品的基础上，结合国内造纸、制浆企业用泵要求而研制开发的新一代纸桨泵产品，防堵塞性能好及运行时无泄漏，安装维修方便等优点，广泛应用于造纸、制浆企业纸浆介质的输送，同时也适用于企业制糖、淀粉加工、化工原料等介质的输送。

二、适用范围

★ 制浆造纸 ★ 制糖淀粉 ★ 化工原料

★ 工业污水 ★ 环境保护工程 ★ 市路工程

三、性能范围

流量：40-3300m3/h       扬程：5-100m

纸浆浓度：≤6%       工作温度：≤120℃

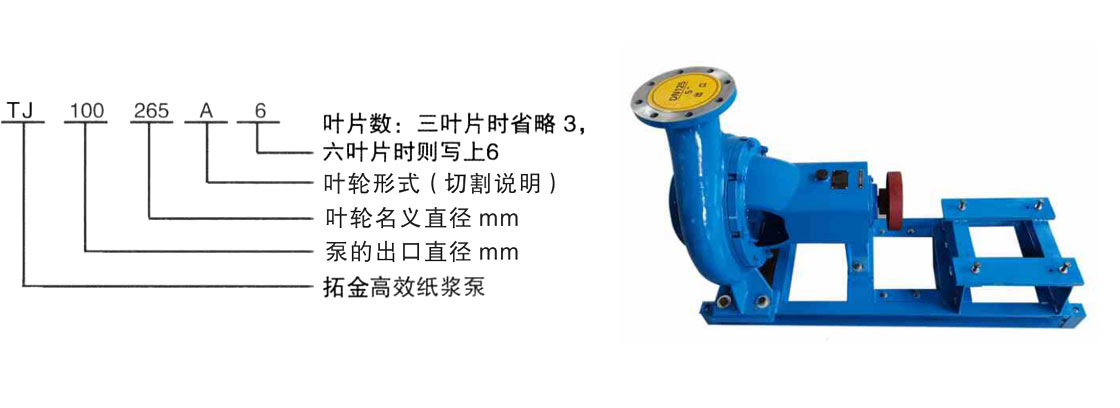

四、型号说明

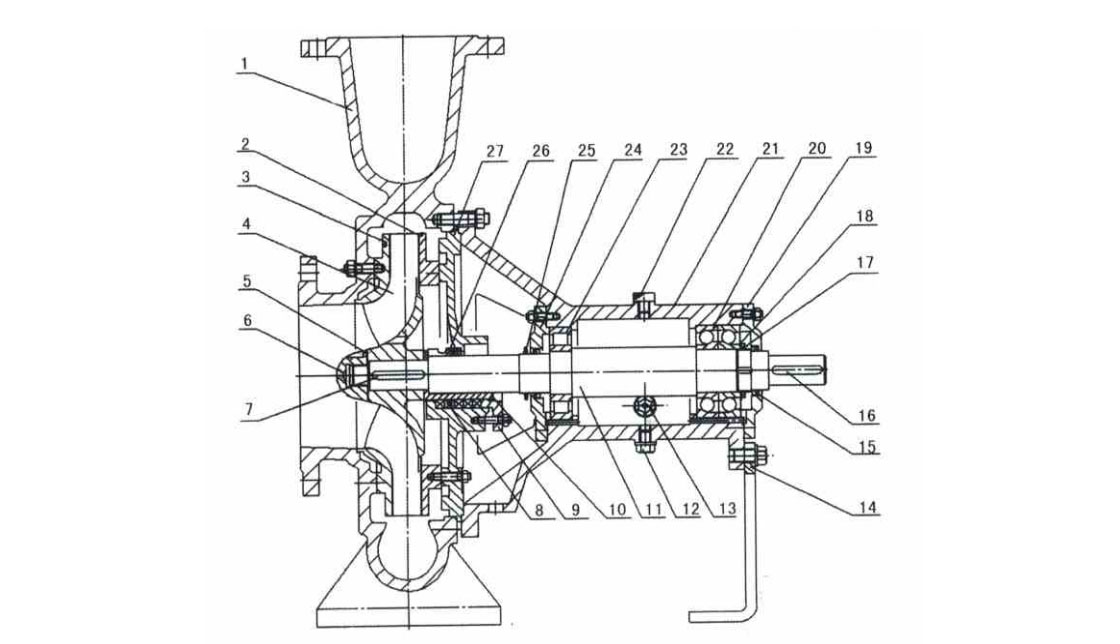

五、结构特点

1、该泵为后开门结构,维修时不必拆卸管路。

2、泵的进出口法兰按1.6MPa压力设计。

3、叶轮采用三叶片（或六叶片），敞开式叶轮，效率很高且不需要轴向推力补偿，易于维修，堵塞机会低。

4、泵轴由使用油润滑且重载的圆柱滚子轴承和径向推力球轴承（角接触球轴承）组合支承，围柱滚子轴承安装在泵端，径向推力球轴承则面对面安装在传动端。

5、轴封主要有标准单端面机械密封、前后排列的机械密封、双机械密封、填料密封、动态密封共五种型式，用户可根据要求和实际使用工况选用。

6、叶轮采用失蜡精密铸造并作动平衡校验。

7、材料有铸铁、铸钢、普通不锈钢、双相不锈钢四种。

泵的选型

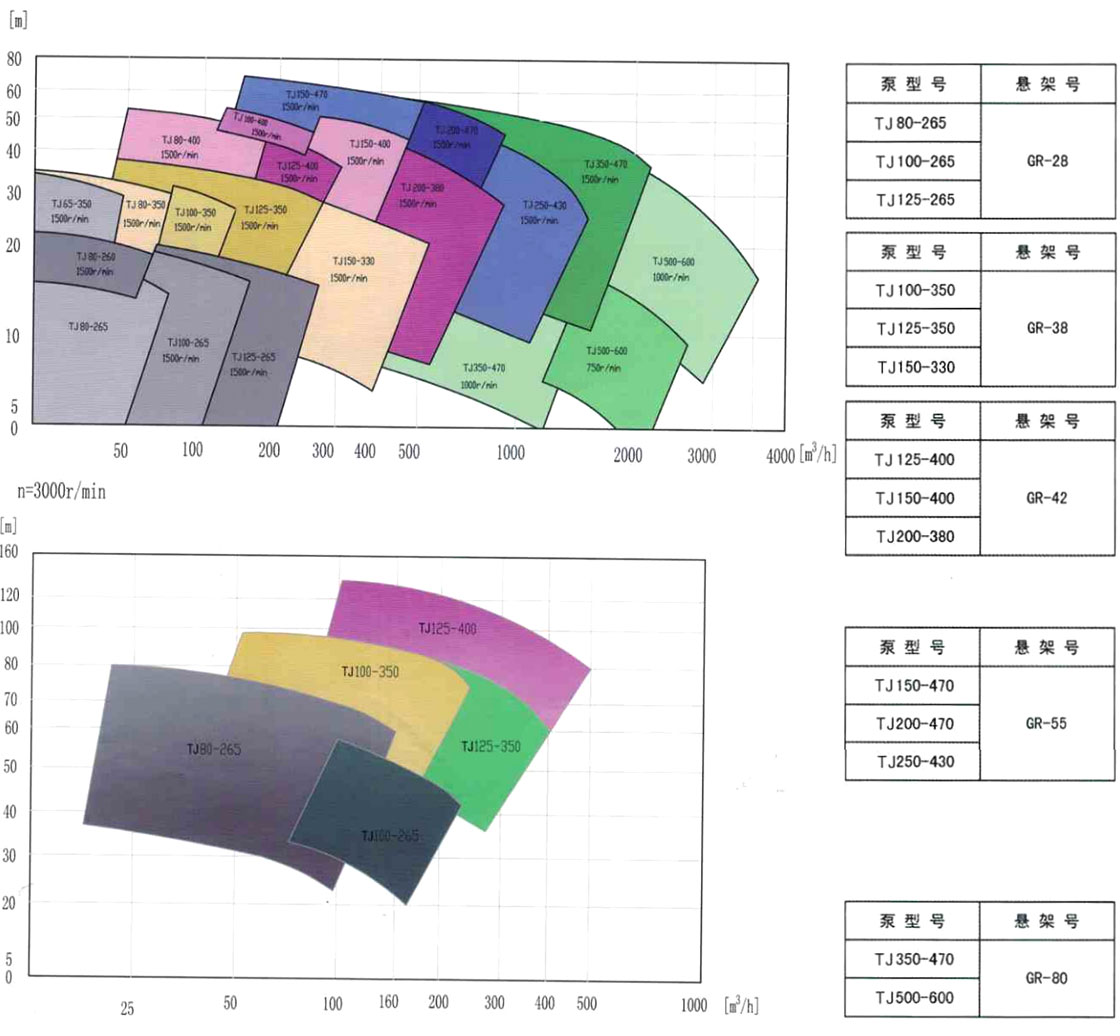

特性曲线n=1500r/min(1000r/min,750r/min)

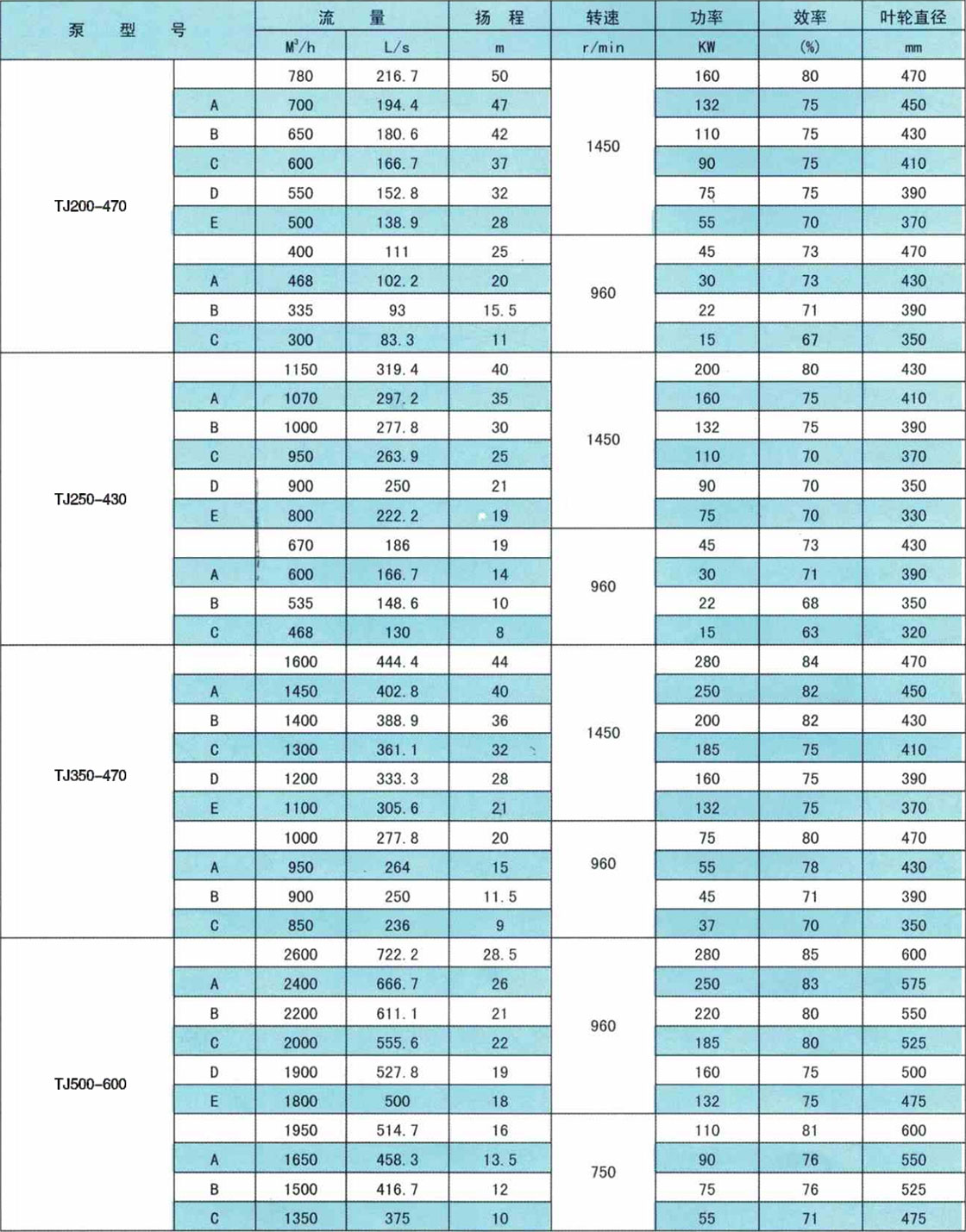

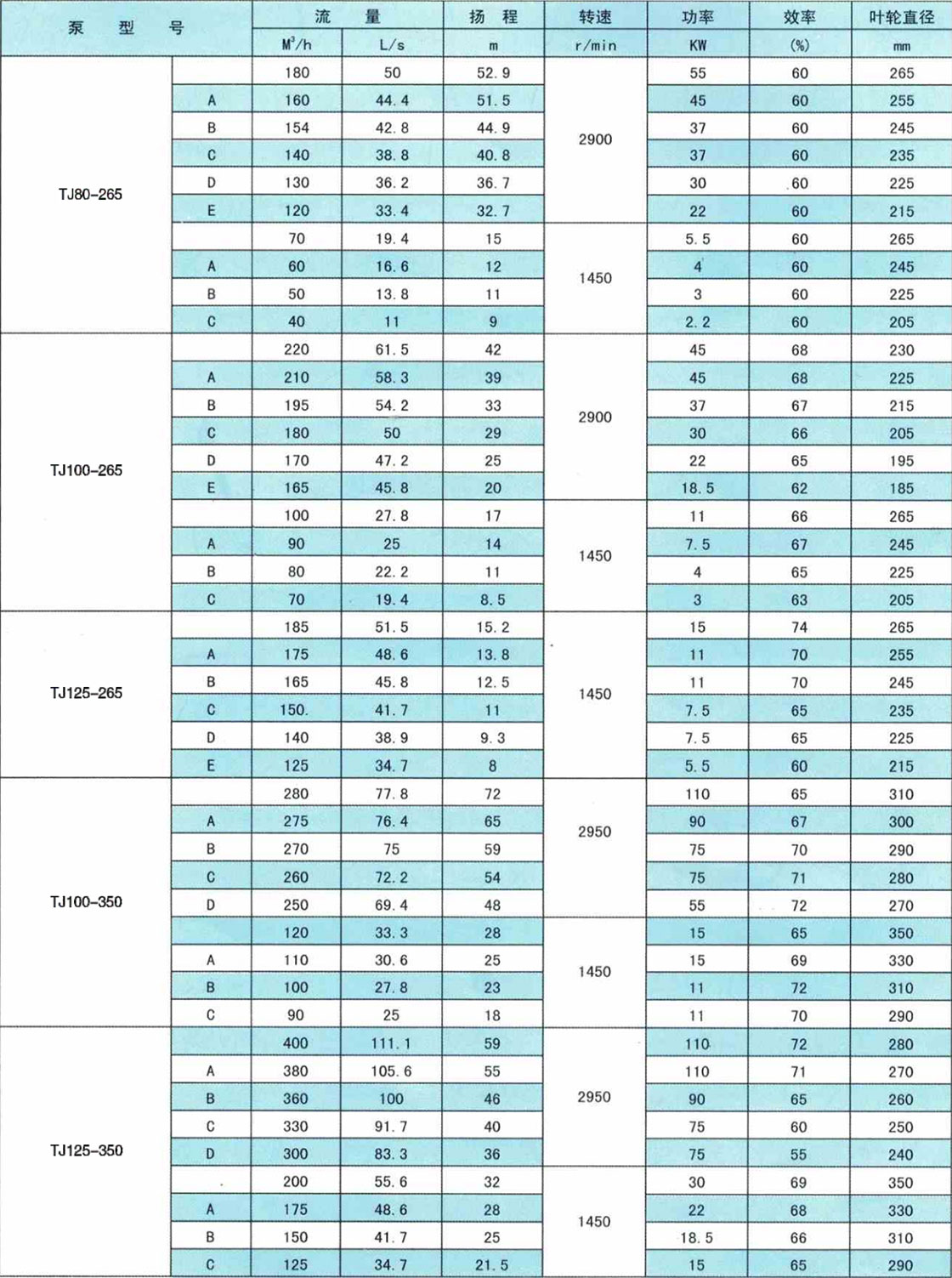

性能参数

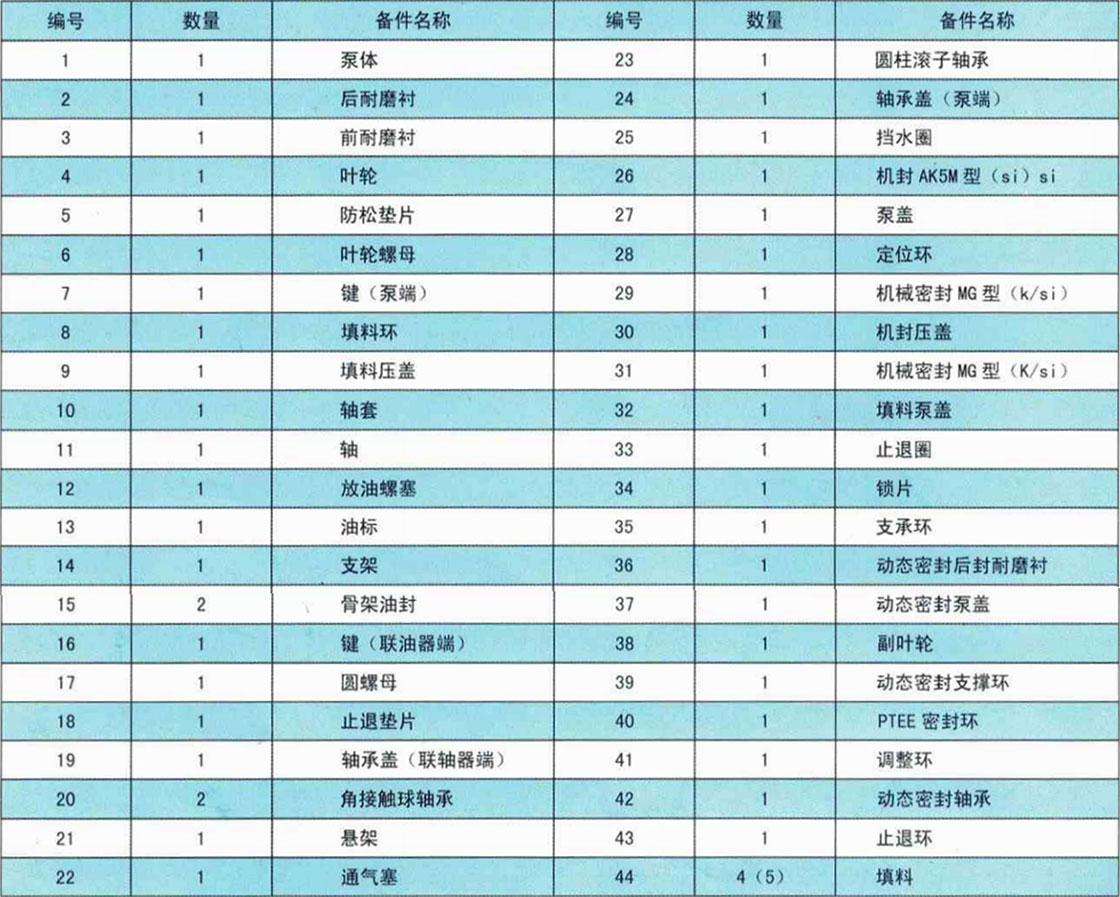

泵结构参数
